自動送り出し機「Zフィード」ZKF-51Nzouken
造研
自動送り出し機「Zフィード」
ZKF-51N
左右どちらからでも送り出しができます。
- φ30mmのシャフト、50kgまで搭載可能。
- 材料のセット時や動作確認に役立つジョグ運転機能。

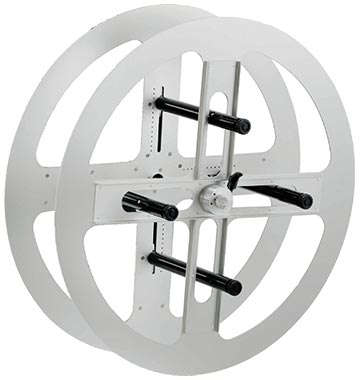

- 任意の内径に巻き取られた材料をセットできる専用フランジZFR-51Nを用意（別売）。専用フランジZFR-51Nは内径最小φ160ｍｍから外径最大φ700ｍｍまで対応。

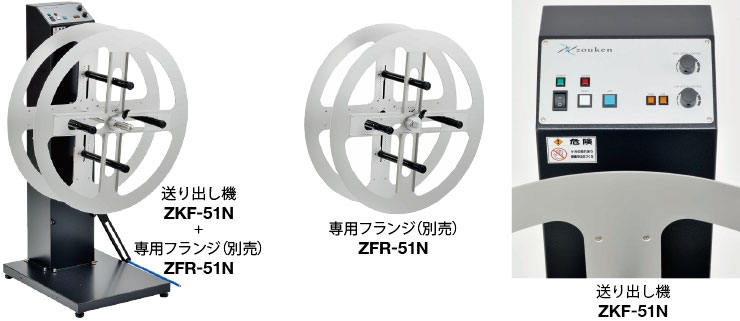

※写真は輪取り巻き材料用に「専用フランジZFR-51N（別売）」が装着。

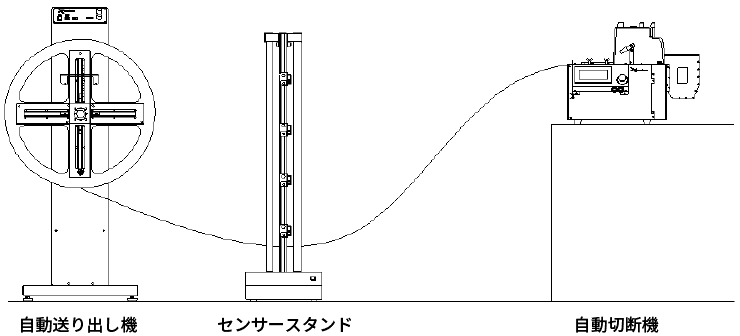

■設置例
| 型式 | ZKF-51N | ZFR-51N |
|---|---|---|
| 品名 | 送り出し機（フィーダー本体） | 専用フランジ（別売） |
| 駆動シャフト回転速度 | 10～100rpm | |
| 駆動シャフト回転方向 | CW/CCW（切替スイッチによる） | |
| 材料供給方向 | 右/左（出荷時は右） | |
| スイングアーム動作力 | 250gr（垂直方向 スイングアーム水平時） | |
| 搭載可能材料重量 | 50kg | 5kg |
| 材料巻径/材料幅 | 外径φ700mm以下 幅265mm以下 | |
| 駆動シャフト外径 | φ30mm | |
| 電源 | AC100V 8A | |
| 外形寸法mm （突出部含まず） |
450W×590D×1163H（本体のみ） | |
| 920W×590D×1163H（アーム含む） | ||
| 質量 | 35kg | 8kg |
