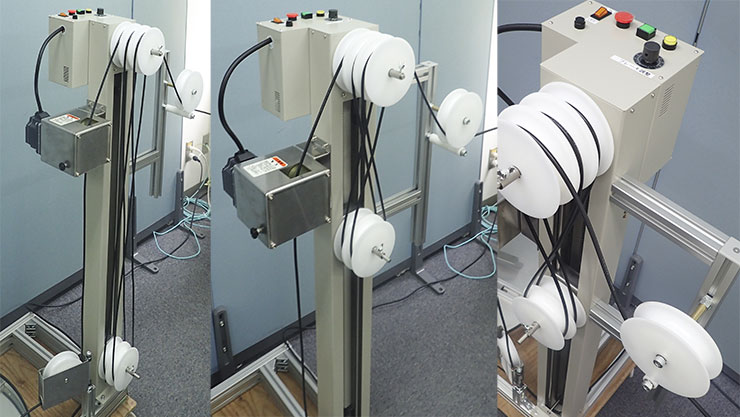

チューブ・ケーブル繰り出し装置 TM-PF2森電工
チューブ・ケーブル繰り出し装置
TM-PF2
速度自動可変付きにより加工機追従可能。
- 外取りで電線やチューブを安定的に供給します。
- 加工機の速度に合わせて、供給速度を可変します。
- 内取りで絡まっていた材料も安定的に送ります。
| 型式 | TM-PF2 |
|---|---|
| 適応ワーク寸法 | 最少φ1mmから最大φ15mm程度まで（線材による） |
| 巻きワークサイズ | φ600mm（オプション400/800mm） |
| 積載重量 | 80kg程度まで |
| 機械寸法（mm） | 600W×900D×1150H |
| 機械重量 | 約25kg |
| 電源 | AC100V |
| 緊急停止信号（ケーブル出しまで） | C接点（無電圧） |
| 繰り出し方式 | 駆動ローラー引き出し式/無段階速度調整式 |
| 仕様滑車 | 標準φ130mm 有効巾15mm |
| オプション | 材料有無センサー 連滑車 有効巾 15mm （4個セット） 連滑車 有効巾 8mm （6個セット） |
