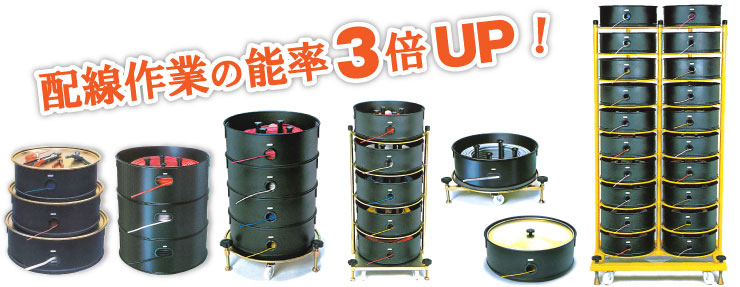

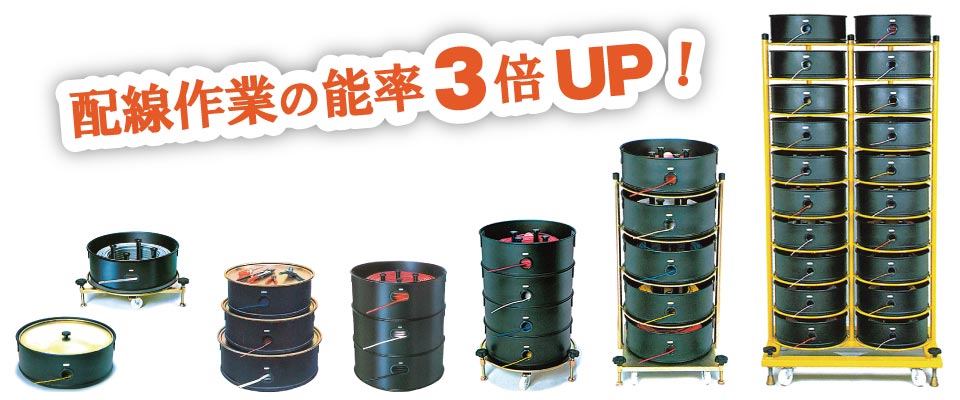

電線リール 外取りリール台 DRシリーズ
電線リール 外取りリール台
DRシリーズ
DR-250/DR-300/DR-350/DR-400/DR-450/DR-500/DR-600
回転台を内蔵した外取り方式のリール台。
- 束内径を線径に合わせて調整することができます。
- 電線径に合わせて7タイプを用意しています。

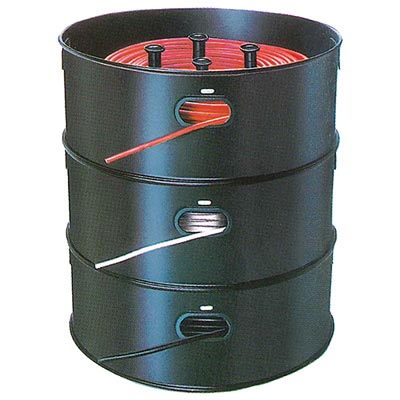

※積み重ねた状態からケーブルを引き出しする場合は3台まで推奨。 積み重ねるほどに不安定さが増します。直接積み重ねた状態で、そのまま引き出す場合は4段以上積み重ねますと転倒してしまう恐れがあります。 収納するケーブルの重さにもよりますが、ケーブルの引き出しを行わないで収納として積み重ねる場合は4～5段程度が望ましいです。
| ※1 | ※1 |
※1.別売の専用スタンドや台車を使用
| 型式 | リール | 電線束 | 引出口 内径 | 荷重 | 重量 | ||
|---|---|---|---|---|---|---|---|
| 径 | 高さ | 内径 | 高さ | ||||
| DR-250 | 290mm | 125mm | 90～160mm | 86mm | 31mm | 5kg | 2.1kg |
| DR-300 | 353mm | 125mm | 100～200mm | 86mm | 31mm | 8kg | 2.7kg |
| DR-350 | 393mm | 150mm | 100～200mm | 105mm | 42mm | 10kg | 3.2kg |
| DR-400 | 430mm | 160mm | 130～280mm | 120mm | 42mm | 15kg | 4.5kg |
| DR-450 | 483mm | 180mm | 130～280mm | 135mm | 45×90mm | 20kg | 6.0kg |
| DR-500 | 520mm | 190mm | 140～340mm | 145mm | 45×90mm | 25kg | 8.0kg |
| DR-600 | 606mm | 260mm | 140～400mm | 190mm | 63×120mm | 30kg | 14kg |
■オプション「電線リール用【DRシリーズ専用】」

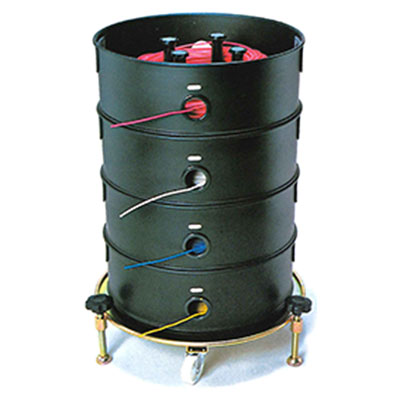

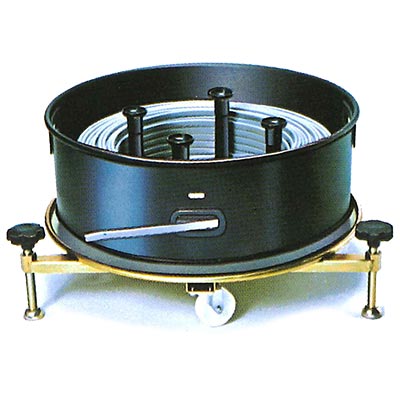

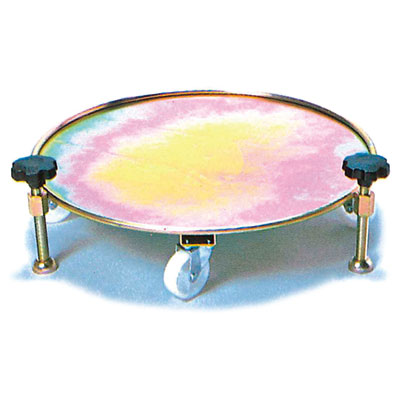

台車（ストッパー付）電線リール用 DS-3/35/4/45/5/6
台車（ストッパー付）電線リール用
DS-3/DS-35/DS-4/DS-45/DS-5/DS-6
作業のしやすい所へ自由に移動し、固定できる専用台車。
| 型式 | 荷重 | 重量 | 適用リール |
|---|---|---|---|
| DS-3 | 120kg | 3.2kg | DR-300 |
| DS-35 | 120kg | 3.8kg | DR-350 |
| DS-4 | 120kg | 4kg | DR-400 |
| DS-45 | 120kg | 5kg | DR-450 |
| DS-5 | 160kg | 6kg | DR-500 |
| DS-6 | 160kg | 7kg | DR-600 |
※電線リールは付属しておりません。

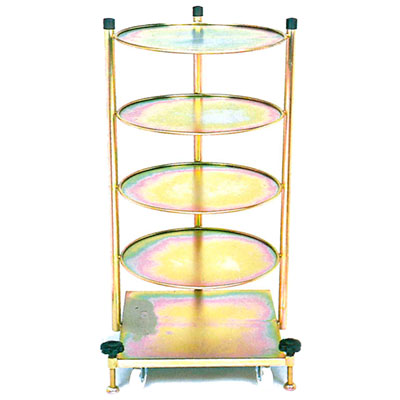

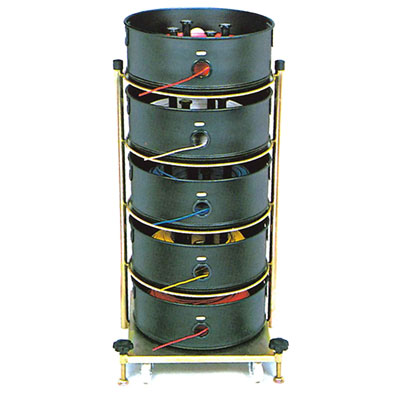

スタンド（ストッパー付）電線リール用 4/5/7/10段スタンド
スタンド（ストッパー付）電線リール用
DS-604/355/405/455/505/307/357/310/3010W
4段,5段,7段,10段のスタンド。
※スタンドのみ。電線リールは付属しておりません。

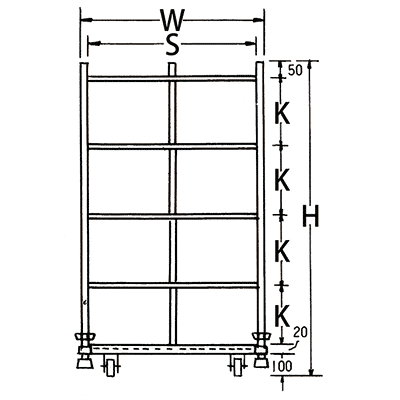

■4段スタンド（1列）
| 型式 | 段数列 | H(m/m) | W(m/m) | S(m/m) | K(m/m) | 荷重(1段当り) | 適用リール |
|---|---|---|---|---|---|---|---|
| DS-604 | 4段1列 | 1125 | 695 | 640 | 320 | 30kg | DR-600用 |
■5段スタンド（1列）
| 型式 | 段数列 | H(m/m) | W(m/m) | S(m/m) | K(m/m) | 荷重(1段当り) | 適用リール |
|---|---|---|---|---|---|---|---|
| DS-355 | 5段1列 | 860 | 475 | 420 | 190 | 15kg | DR-350用 |
| DS-405 | 930 | 515 | 460 | 200 | 20kg | DR-400用 | |
| DS-455 | 980 | 555 | 500 | 220 | 28kg | DR-450用 | |
| DS-505 | 1180 | 630 | 570 | 250 | 33kg | DR-500用 |
■7段スタンド（1列）
| 型式 | 段数列 | H(m/m) | W(m/m) | S(m/m) | K(m/m) | 荷重(1段当り) | 適用リール |
|---|---|---|---|---|---|---|---|
| DS-307 | 7段1列 | 1100 | 450 | 380 | 160 | 13kg | DR-300用 |
| DS-357 | 1280 | 480 | 420 | 190 | 15kg | DR-350用 |

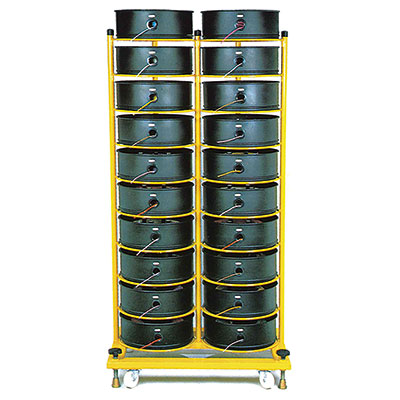

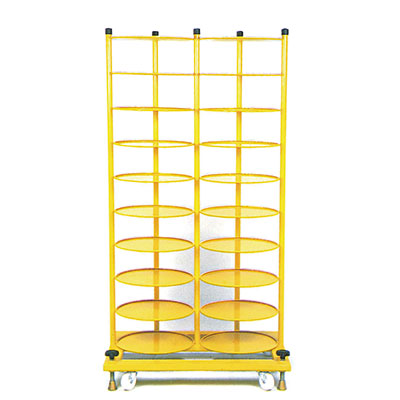

■10段スタンド（1列/2列）
| 型式 | 段数列 | H(m/m) | W(m/m) | S(m/m) | K(m/m) | 荷重(1段当り) | 適用リール |
|---|---|---|---|---|---|---|---|
| DS-310 | 10段1列 | 1580 | 500 | 380 | 160 | 10kg | DR-300用 |
| DS-3010W | 10段2列 | 1595 | 840 | 800 | 160 | 10kg | DR-300用 |

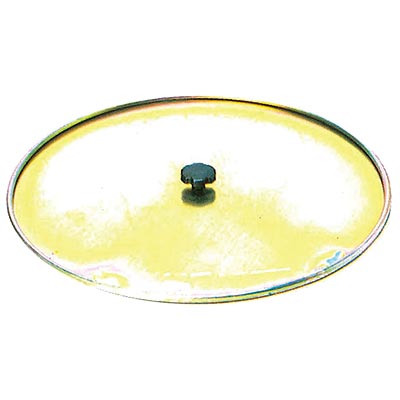

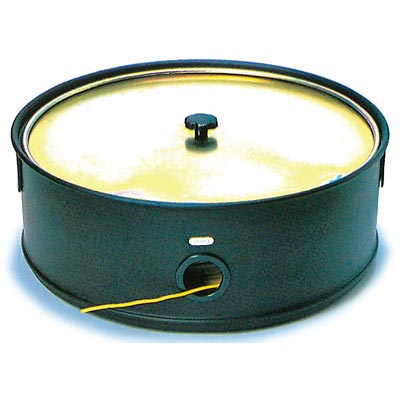

オサエ板 電線リール用 F-25/3/35/4/45/5/6
オサエ板 電線リール用
F-25/F-3/F-35/F-4/F-45/F-5/F-6
高速断続引き出しを行うような場合や、硬銅線等を収納した場合に。
| 型式 | 重量 | 適用リール |
|---|---|---|
| F-25 | 0.9kg | DR-250 |
| F-3 | 1.0kg | DR-300 |
| F-35 | 1.4kg | DR-350 |
| F-4 | 2.0kg | DR-400 |
| F-45 | 3.0kg | DR-450 |
| F-5 | 3.5kg | DR-500 |
| F-6 | 5.0kg | DR-600 |
※電線リールは付属しておりません。

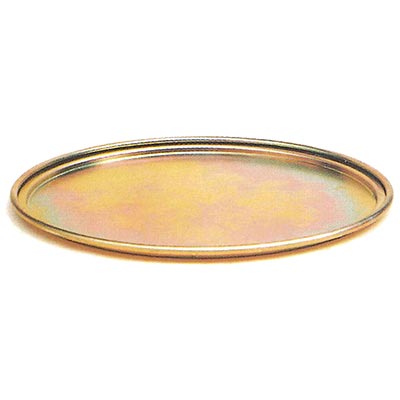

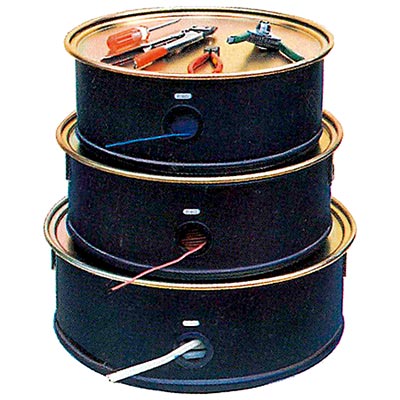

アダプタ 電線リール用 AB-3/35/4/45/5/6型
アダプタ 電線リール用
AB-3/35/4/45/5/6型
サイズの異なる電線リールの積み重ねに便利な専用アダプタ。
工具置き場として利用できます。

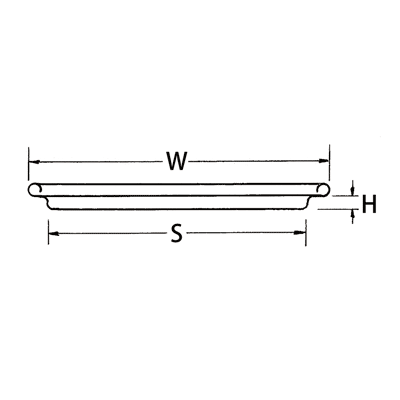

| 型式 | W（m/m） | S（m/m） | H（m/m） | 適用リール |
|---|---|---|---|---|
| AB-3 | 390 | 350 | 8 | DR-300 |
| AB-35 | 428 | 390 | 8 | DR-350 |
| AB-4 | 465 | 427 | 10 | DR-400 |
| AB-45 | 520 | 480 | 10 | DR-450 |
| AB-5 | 555 | 517 | 10 | DR-500 |
| AB-6 | 640 | 603 | 10 | DR-600 |
※電線リールは付属しておりません。
