超小型集塵機 ダストキューブオーム電機

こちらの製品は取扱い終了いたしました。

詳細は販売終了品リストのページへ。
オーム電機の超小型集塵機ダストキューブは3層フィルターで各種微粉塵除去が可能です。

販売終了

超小型集塵機

ダストキューブ


アルシデントアームと組み合わせも可能なコンパクト集塵機。

  • クリーンな環境を作り出す小型集塵機。
  • コンパクトで移動が楽な集塵機です。
  • 3層フィルターで各種微粉塵除去が可能です。
  • フィルターの交換などメンテナンスも容易な構造。
  • クリーンルーム用、一般環境用など、豊富なラインナップで様々な現場や用途に対応します。

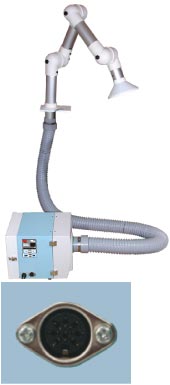

■別売の吸引アームとフードとの使用例

別売の吸引アームとフードとの使用例

アルシデントのアーム、ノズル装着可能サイズはφ75となっております。
下記のページでご確認下さい。

■リモートコネクタ

リモートコネクタ
リモートケーブルを接続、配線する事により、遠隔操作が可能となります。

■操作パネル

操作パネル 操作パネル 操作パネル 操作パネル 操作パネル
■ODU-080HC-AT2 ■ODU-080HP-AT2 ■ODU-080DSA-AT2 ■OSK-250-B
　OSK-450-B
　OSK-750-B		 ■OSK-250-DS-B


■クリーンルーム対応集塵機

型式 超小型クリーンルーム用集塵機
ODU-080HC-AT2 内部構造
超小型クリーンルーム用集塵機 ODU-080HC-AT2 内部構造 超小型クリーンルーム用集塵機 ODU-080HC-AT2 内部構造 超小型クリーンルーム用集塵機 ODU-080HC-AT2
特徴 標準フィルタ サイズ 重量
  • 1次フィルタに高密度フィルタパック採用。
    (捕集した粉塵を撒き散らさず処分可能)
  • 2次、3次フィルタに高性能テフロンコーティングフィルタを採用。
    (捕集効率と粉塵の剥離性を高めます)
  • 風量レベルの切替が7段階で設定可能。
 1次フィルタ:フィルタパック
2次フィルタ:高性能フィルタ
3次フィルタ:高性能フィルタ 		W260
×
H274
×
D385		 約
14.5
kg
最大風量 最大静圧 風量型 高圧型 消臭
機能		 本体の
吸引口径		 使用
周囲温度		 騒音
(A特性)		 モーター
出力		 定格
消費電流
3.3m³/min 1.4kPa ○ - - 65φ 0～+40°C 67dB 0.15kW 2.6A

型式 超小型クリーンルーム用集塵機（高圧型）
ODU-080HP-AT2 内部構造
超小型クリーンルーム用集塵機（高圧型） ODU-080HP-AT2 内部構造 超小型クリーンルーム用集塵機（高圧型） ODU-080HP-AT2 内部構造 超小型クリーンルーム用集塵機（高圧型） ODU-080HP-AT2
特徴 標準フィルタ サイズ 重量
  • 狭い場所や細いホースでの吸引に適している高圧型。
  • 掃除機並みの吸引力で、連続運転可能。
  • 粉塵を1次フィルタパックでキャッチ。フィルタパックは、粉塵に触れる事なく交換でき、捕集した粉塵を飛散させません。
  • 風量レベルの切替が7段階で設定可能。
 1次フィルタ:フィルタパック
2次フィルタ:高性能フィルタ
3次フィルタ:高性能フィルタ 		W260
×
H274
×
D335		 約
10.0
kg
最大風量 最大静圧 風量型 高圧型 消臭
機能		 本体の
吸引口径		 使用
周囲温度		 騒音
(A特性)		 モーター
出力		 定格
消費電流
2.2m³/min 9.1kPa - ○ - 65φ 0～+40°C 70dB 0.25kW 5.6A

型式 超小型レーザーマーカー用消臭集塵機
ODU-080DSA-AT2 内部構造
超小型レーザーマーカー用消臭集塵機 ODU-080DSA-AT2 内部構造 超小型レーザーマーカー用消臭集塵機 ODU-080DSA-AT2 内部構造 超小型レーザーマーカー用消臭集塵機 ODU-080DSA-AT2
特徴 標準フィルタ サイズ 重量
  • 1台で集塵・消臭が可能。
  • デジタル圧力計標準装備
    (吸引能力、目詰まり具合が一目で確認)
  • 塵落としハンドル付き(1次フィルタの清掃が簡単)
  • 風量レベルの切替が7段階で設定可能。
 1次フィルタ:ゼオライトカセットフィルタ
2次フィルタ:高性能フィルタ
消臭剤:粒状活性炭
3次フィルタ:高性能フィルタ 		W260
×
H274
×
D564		 約
22.0
kg
最大風量 最大静圧 風量型 高圧型 消臭
機能		 本体の
吸引口径		 使用
周囲温度		 騒音
(A特性)		 モーター
出力		 定格
消費電流
2.2m³/min 9.1kPa - ○ ○ 65φ 0～+40°C 58dB 0.25kW 5.6A

■一般環境用集塵機

一般環境用スケルトン集塵機
OSK-250-B/OSK-450-B/OSK-750-B 内部構造
一般環境用スケルトン集塵機 OSK-250-B/-450-B/-750-B 内部構造 一般環境用スケルトン集塵機 OSK-250-B/-450-B/-750-B 内部構造 一般環境用スケルトン集塵機 OSK-250-B/-450-B/-750-B
特徴 標準フィルタ
  • 他社相当品に比べ、風量・静圧ともに25～30％性能がアップ。
  • 全面は、吸い込み状態を確認できるスケルトンタイプ。
  • 目詰まりランプにより、フィルタパック交換時期をお知らせ。
  • RoHS対応。
 1次フィルタ:フィルタパック
2次フィルタ:円筒型フィルタ
型式 OSK-250-B OSK-450-B OSK-750-B
最大風量 5.5m³/min 9.5m³/min 13.0m³/min
最大静圧 1.85kPa 2.5kPa 2.95kPa
風量型 ○ ○ ○
高圧型 - - -
消臭機能 - - -
本体の吸引口径 75φ 100φ 125φ
騒音(A特性) 64dB 67dB 74dB
モーター出力 0.25kW 0.45kW 0.75kW
定格消費電流 4.8A 8.7A 7.2A
サイズ W370×H424×D373 W450×H517×D493 W500×H577×D580
重量 約32.0kg 約36.0kg 約46.5kg
使用周囲温度 0～+40°C 0～+40°C 0～+40°C

型式 レーザーマーカー用消臭集塵機
OSK-250-DS-B 内部構造
レーザーマーカー用消臭集塵機 OSK-250-DS-B 内部構造 レーザーマーカー用消臭集塵機 OSK-250-DS-B 内部構造 レーザーマーカー用消臭集塵機 OSK-250-DS-B
特徴 標準フィルタ サイズ 重量
  • 一般環境用として幅広いニーズにお応えした消臭機能付き集塵機です。
  • 他社相当品に比べ、風量・静圧ともに25～30％性能がアップ。
  • 目詰まりランプにより、フィルタパック交換時期をお知らせ。
  • RoHS対応。
 1次フィルタ:フィルタパック
2次フィルタ:円筒型フィルタ 		W370
×
H424
×
D373		 約
32.0
kg
最大風量 最大静圧 風量型 高圧型 消臭
機能		 本体の
吸引口径		 使用
周囲温度		 騒音
(A特性)		 モーター
出力		 定格
消費電流
5.5m³/min 1.85kPa ○ - ○ 75φ 0～+40°C 64dB 0.25kW 4.8A

■交換用フィルター

適応機種 フィルター型式
1次フィルター 2次フィルター 3次フィルター
ODU-080HC-AT2 標準
装備		 FB-25(5枚入)
(フィルタパック)		 標準
装備		 CHF-2525-50
(高性能フィルタ)		 標準
装備		 CHF-2525-50
(高性能フィルタ)
別売 HEP-2525-50
(HEPAフィルタ)
ODU-080HP-AT2 標準
装備		 FB-25(5枚入)
(フィルタパック)		 標準
装備		 CHF-2525-50
(高性能フィルタ)		 標準
装備		 CHF-2525-50
(高性能フィルタ)
別売 HEP-2525-50
(HEPAフィルタ)
ODU-080DSA-AT2 標準
装備		 HDF-2525-90-ZEO
(ゼオライトカセットフィルタ)		 標準
装備		 CHF-2525-50
(高性能フィルタ)		 標準
装備		 CHF-2525-50
(高性能フィルタ)
標準
装備		 YAC-2600(4組)
(粒状活性炭)		 別売 HEP-2525-50
(HEPAフィルタ)
OSK-250-B 標準
装備		 FB-700-16(5枚入)
(フィルタパック)		 標準
装備		 CS-300-150
(円筒型フィルタ)
OSK-450-B 標準
装備		 FB-700-22(5枚入)
(フィルタパック)		 標準
装備		 CS-300-200
(円筒型フィルタ)
OSK-750-B 標準
装備		 FB-900-25(5枚入)
(フィルタパック)		 標準
装備		 CS-300-250
(円筒型フィルタ)
OSK-250-DS-B 標準
装備		 FB-700-16(5枚入)
(フィルタパック)		 標準
装備		 CSW-300-150
(円筒型フィルタ)
