測長切断ストリップ機 Kappa330Komax Japan
![測長切断ストリップ機Kappa330](img/kappa330dh_400.jpg)
測長切断ストリップ機
Kappa330
最大で35mm²までの線材加工用に設計されています。
コンセプト
最大外径が16mmまでの多芯線、または最大幅40mmまでのフラットケーブルの加工に対応します。 お客様の要望に応じてベルトドライブまたは各種ローラードライブを使用することができます。Kappaシリーズの中で最も汎用性に優れた機種です。
- Kappa330SHはシングルブレードでシンプルな加工に最適です。
- Kappa330DHはダブルブレードでより難易度が高な加工が可能です。

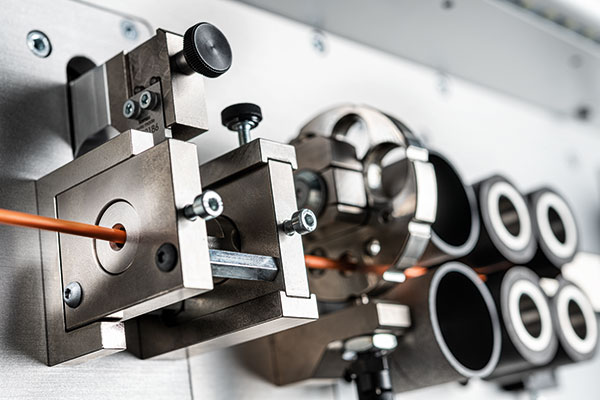

![](img/kappa330_400_programmable_slitting_unit_v1.jpg)
![]() |
![]() |
![]() |

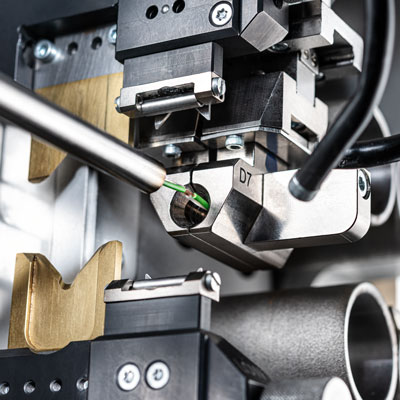

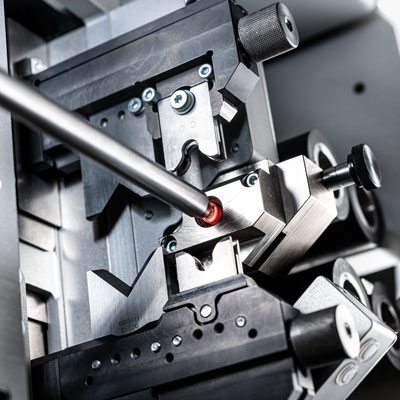

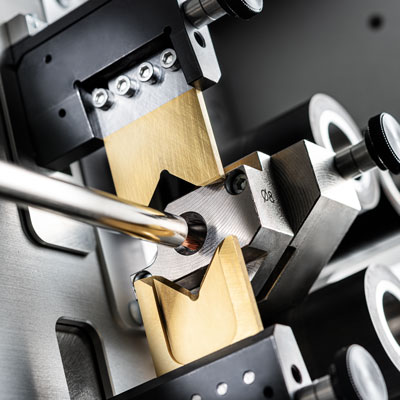

■Single Head (standard) | ■Dual Head with special blades | ■Dual Head with core separation |
型式 | Kappa330SH | Kappa330DH | |
---|---|---|---|
ブレード枚数 | 1枚 | 2枚 | |
導体断面積、撚り線※ | 0.22-35mm² 、AWG24-AWG2 | ||
最大外径 | 16mm | ||
測長精度 | 測長精度±(0.2%+1mm) | ||
フラットケーブル加工 | オプションを使用して最大幅40ミリ | ||
測長範囲 | 1mm-800000mm | ||
電線送り速度 | 4.0m/s | ||
最大ストリップ長 | フルストリップ | 右:180mm、左:50mm | |
セミストリップ | 右:999.9mm、左:999.9mm | ||
マルチストリップ長 | 右:999.9mm、左:999.9mm | ||
中間ストリップ | 数量×最大長 | プログラム可能(数量と長さの制限なし) | |
導体径自動測長センサー(導体検知器) (カット深さの自動検知) |
オプション | ||
電線検知器 (電線詰まり、-検知、スリップ防止監視、ゼロカット最適化、外径測定) |
オプション | ||
エンコーダーシステム | オプション | ||
矯正ユニット | オプション | ||
IOCS インターフェイス(拡張可能) | 3(6) | ||
USB/イーサネット | 標準 | ||
騒音レベル | <70dBA | ||
ドライブシステム | 二重ローラードライブまたはベルトドライブ | ||
入力電源 | 110/230VAC ±10%、 50/60Hz 520VA |
||
空気圧 | 5~ 8bar(73~116psi) | ||
寸法 | W650×H380×D690mm | ||
重量 | 約55kg |
※Kappaシリーズは、許容範囲外であっても、多くの線材を加工できます。 非常に固く特殊な線材は、断面積が許容範囲内にあっても加工できない場合がありますのでご購入前にサンプルテストを推奨いたします。
