フラットケーブル・チューブカッター「カットエリート」 CE-100東京アイデアル

ケーブル・チューブカッターCE-100

2024年秋頃発売予定


ケーブル・チューブカッター「カットエリート」

CE-100


簡単操作でシャープなカット。安全性も抜群の卓上カッター。

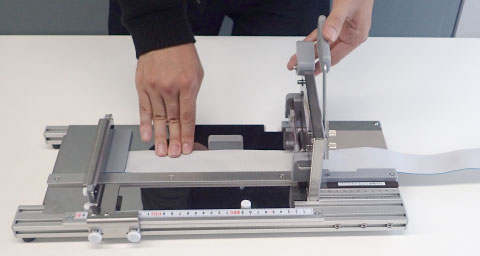

  • フラットケーブル、各種チューブなどをシャープにカットします。
  • 市販カッターナイフを使用するため経済的、刃の交換も簡単です。
  • スプリング式ワーク押えにより、ワークの浮きがなく、正確なカットが出来ます。
  • セーフティカバーにより安全にも配慮。カバーが開いている時は、ハンドルが下がりません(刃が降りません)
  • ハンドル、ストッパーは収納可能、コンパクトに保管できます。
品名 型式 カッター部 開口部 寸法 重量

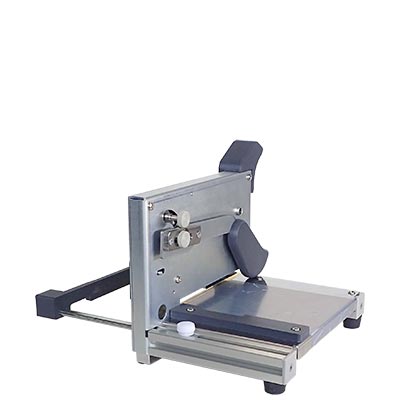

カットエリート CE-100 100mm 約10mm ハンドル収納時:W205×D153×H160
ハンドル使用時:W205×D153×H273
約1.7kg

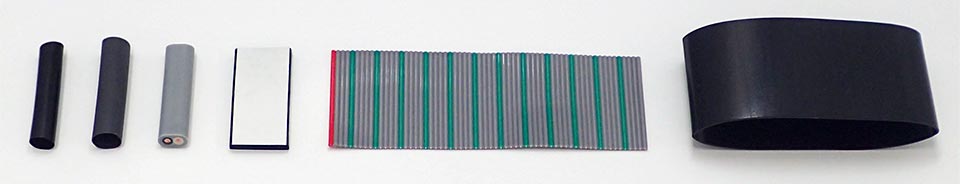

カットサンプル

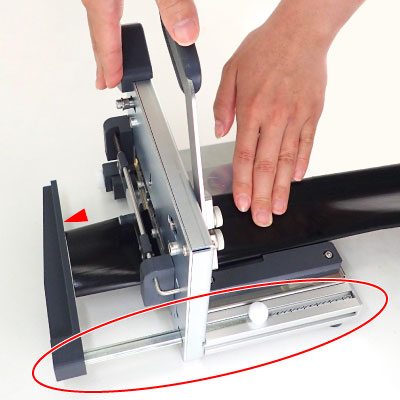

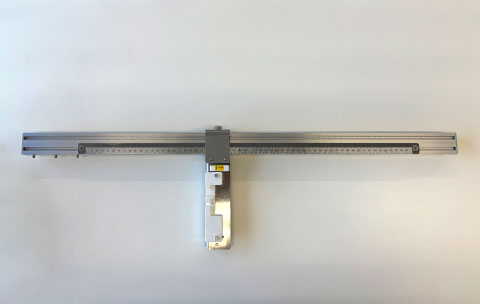

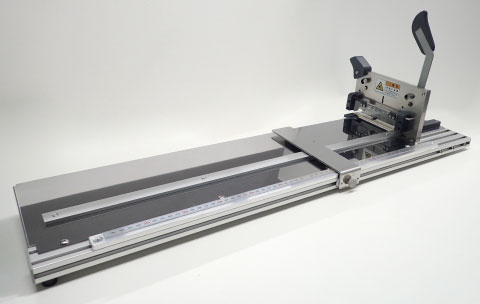

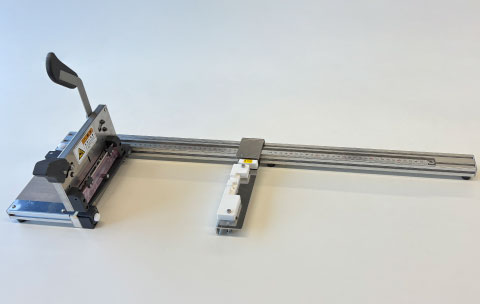

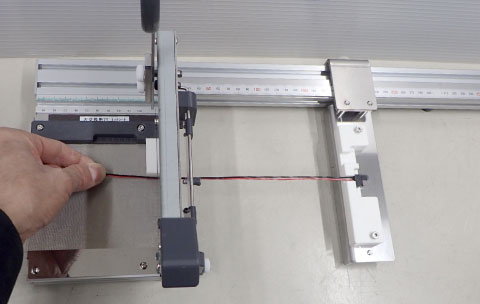

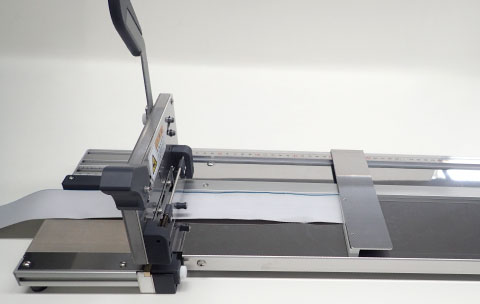

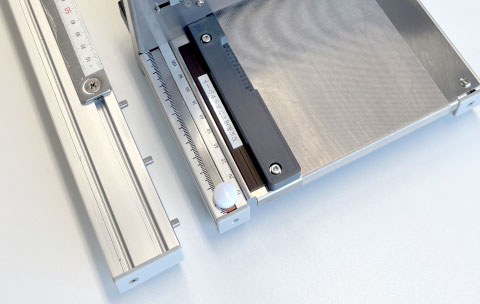

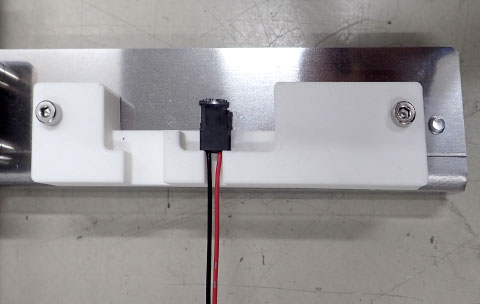

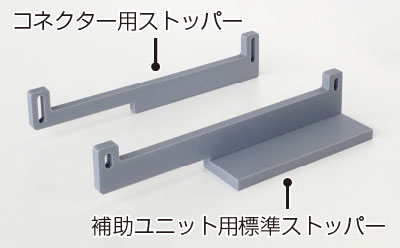

切断長100mmまで1mm単位でセットできるスケール付きストッパー
切断長100mmまで1mm単位で
セットできるスケール付きストッパー

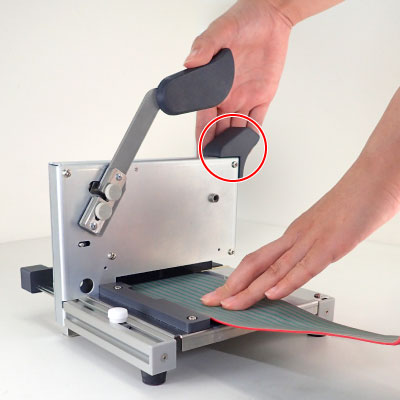

補助グリップは、ハンドル操作を楽にします
補助グリップは、ハンドル操作を楽にします

■セーフティーカバーオープン時ハンドルは下がりません

  • セーフティーカバーオープン時ハンドルは下がりません セーフティカバーを閉じた状態

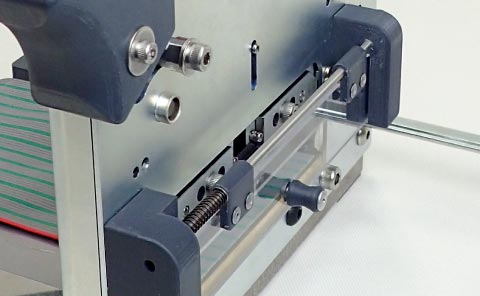

    セーフティカバーを閉じた状態
  • セーフティーカバーオープン時ハンドルは下がりません セーフティカバーを開いた状態

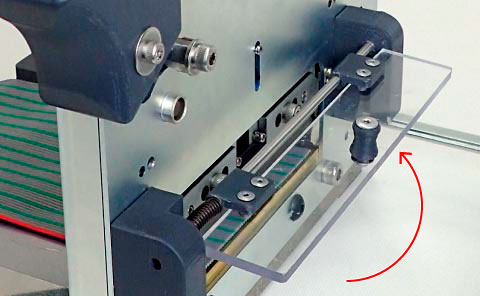

    セーフティカバーを開いた状態:ハンドルは下がりません

■替刃

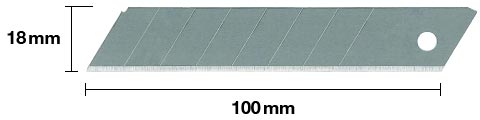

カッター(幅18mm、長さ100mm、刃厚0.5mm)
市販のカッターナイフをご使用いただけます
(幅18mm、長さ100mm、刃厚0.5mm)

■ブレード交換方法

ブレード交換方法

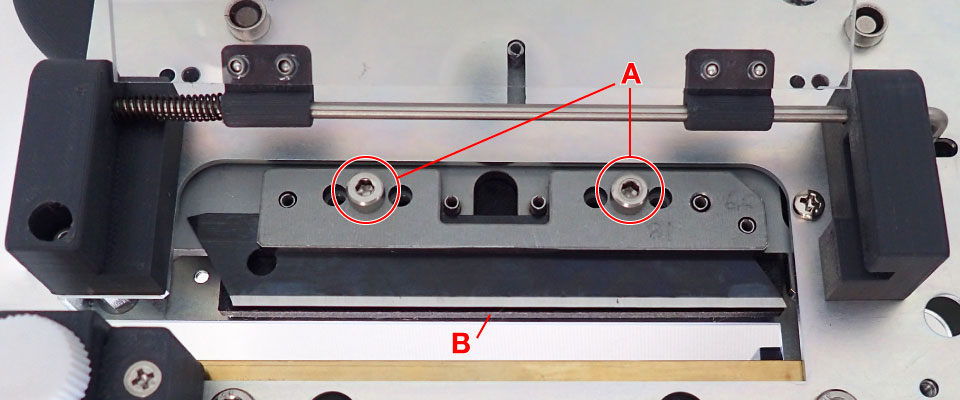

画像A:ブレード交換は2箇所のネジを緩めるだけ
画像B:スプリング式ワーク押え

■替刃受プレート

刃受プレート 刃受プレート固定ネジ
品名 替刃受プレート
型式 CE-133B
※プレートは4面各2か所合計8か所使用出来ます

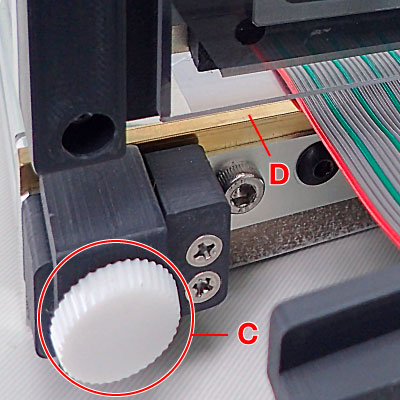

画像C:刃受プレート固定ネジ
画像D:刃受プレート
