4インデントクリンプツールRENNSTEIG

価格    ≫価格表ページで価格を確認する

お問い合わせフォームへ製品へのお問い合わせ
4インデントクリンプツール セレクタークリンプ（MIL22520専用クリンプツール）MILコンタクト（MIL22520）に対応した圧着工具です。

4インデントクリンプツール

セレクタークリンプ
（MIL22520 専用クリンプツール）

MILコンタクト（MIL22520）に対応した圧着工具です。
4インデントクリンプツール マイクロダイヤルクリンプ ダイヤルでクリンプ寸法を0.01mm単位で調整できます。

4インデントクリンプツール

マイクロダイヤルクリンプ

ダイヤルでクリンプ寸法を0.01mm単位で調整できます。
4インデントクリンプツール デジクリンプ デジタル表示でクリンプ寸法を0.01mm単位で調整できます。標準タイプとMILコンタクト対応の2機種を用意しています。

4インデントクリンプツール

デジクリンプ

デジタル表示でクリンプ寸法を0.01mm単位で調整できます。標準タイプとMILコンタクト対応の2機種を用意しています。

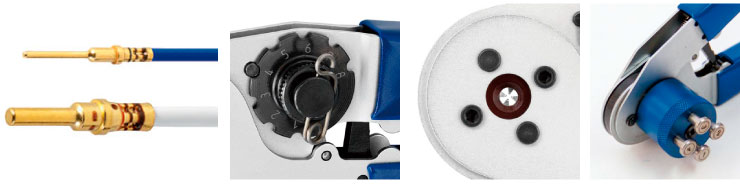

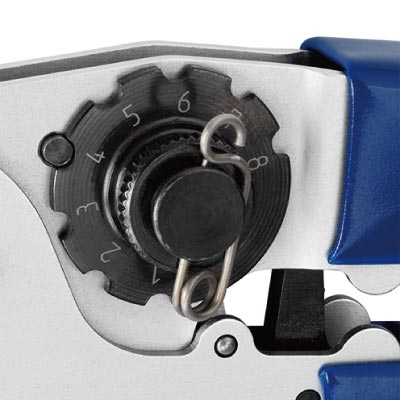

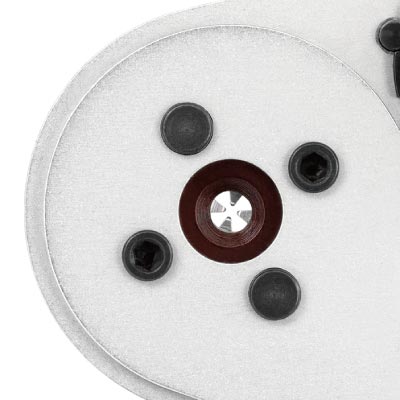

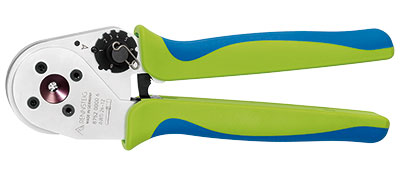

セレクタークリンプ（MIL22520 専用クリンプツール）Selector Crimp

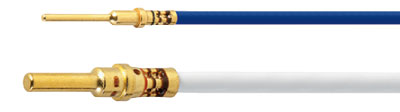

  • MILコンタクト（MIL22520）に対応した圧着工具です。

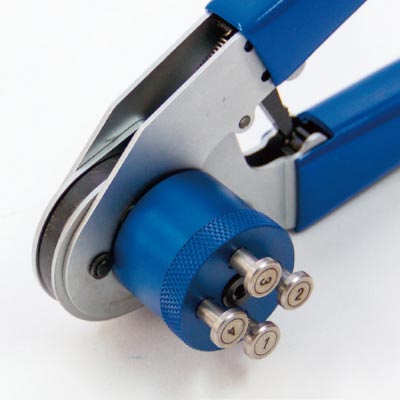

  • 別売のロケーターの使用で、より正確な圧着が可能です。
  • go-nogoゲージはセレクタークリンプには付属ではありません。別途お問い合わせください。

セレクタークリンプ
型式 圧着形状 圧着能力 対応MIL 最大コンタクト径
mm		 工具長さ
mm		 工具重量
g
mm² AWG

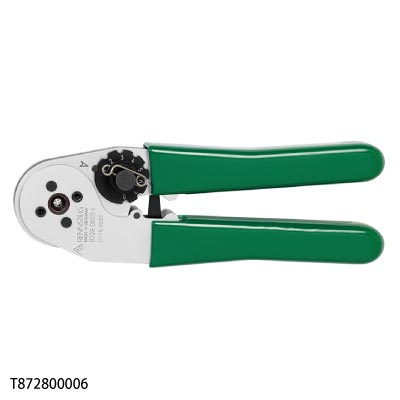

T872800006 圧着形状 0.08-1.3 28-16 M22520/7-01 4 175 300

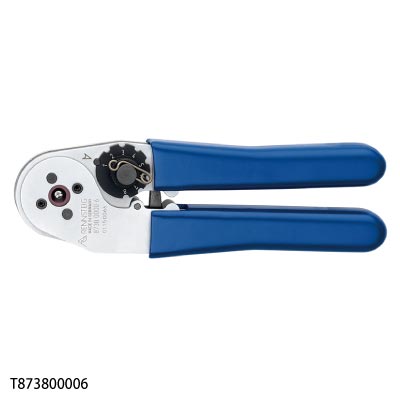

T873800006 0.03-0.56 32-20 M22520/2-01 3.6 175 300

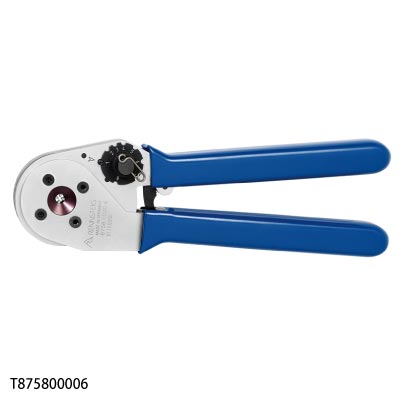

T875800006 0.14-3.3 26-12 M22520/1-01 5.5 230 560

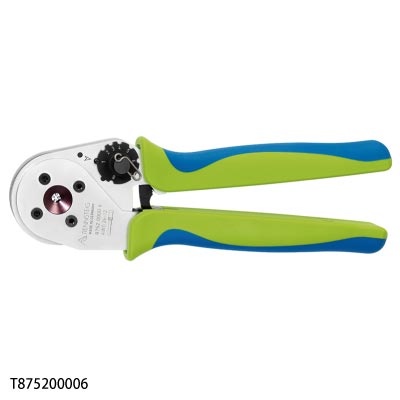

T875200006 0.14-3.3 26-12 M22520/1-01 5.5 230 590

※各種ロケーターについては、オプション「ロケーター一覧表」をご参照ください。
※セレクタークリンプを装着できる「卓上型サーボ圧着機 PSA-03」もございます。

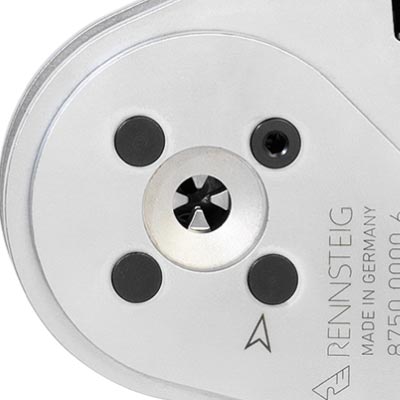

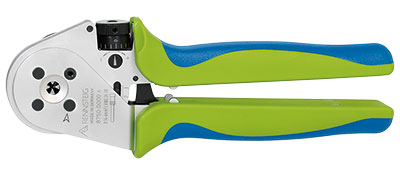

マイクロダイヤルクリンプMicro Crimp

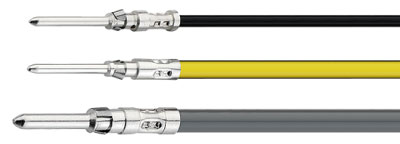

  • コンタクトサイズにより、2タイプの工具を用意しています。

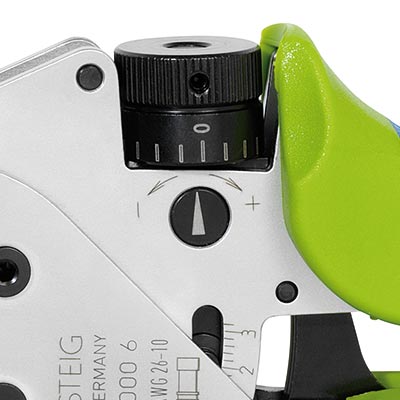

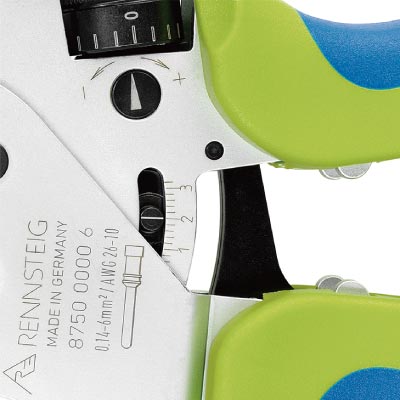

  • ダイヤルでクリンプ寸法を0.01mm単位で調整できます。
  • ダイヤル設定が、インデントロック機構によりロックされるため、高信頼の圧着が可能です。
  • 別売のロケーターの使用で、より正確な圧着が可能です。各メーカーのコンタクトに対応するアプリケーターについては、お気軽にお問合せ下さい。

マイクロダイヤルクリンプ
型式 圧着形状 圧着能力 圧着
調整
mm		 最大
コンタクト径
mm		 工具
長さ
mm		 工具
重量
g
工具本体 プラスチックケース付 プラスチックケース+12ポジションロケーター付 mm² AWG
T872000006 T8720000061 T8720010161＊ 圧着形状 0.08-2.5 28-13 0.01 5 175 390
T873000006 T8730000061 T8730010161＊ 0.03-0.5 32-20 5 175 390
T875000006 T8750000061 T8750040161＊ 0.14-6.0 26-12 7.5 230 680
T876000006 T8760000061 T8760040161＊ 1.50-10.0 15-7 8 230 680

＊T872000006、T873000006にはタイプ1（T872001010）、T875000006、T876000006には、タイプ4（T875004010）が付属。その他の各種ロケーターについては、オプション「ロケーター一覧表」をご参照ください。
※各メーカーのコンタクトに対応するクリンパーについては、お気軽にお問合せ下さい。
※マイクロダイヤルクリンプを装着できる「卓上型サーボ圧着機 PSA-03」もございます。

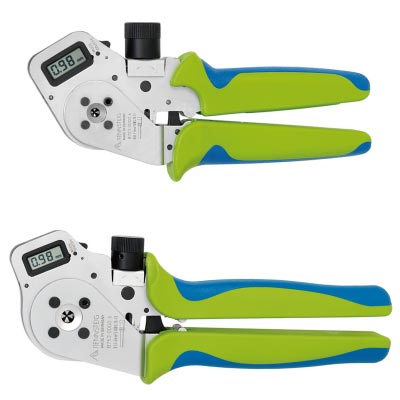

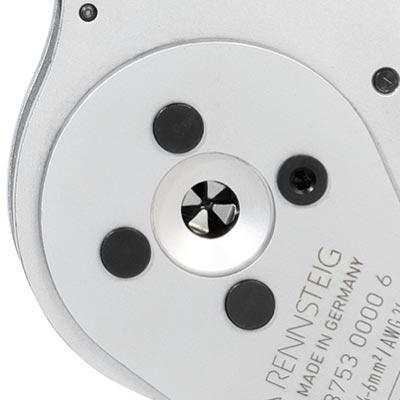

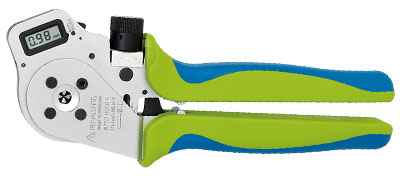

デジクリンプDigiCrimp
  • マルチファンクション、デジタルディスプレー。
  • コンタクトサイズにより、2タイプの工具を用意しています。

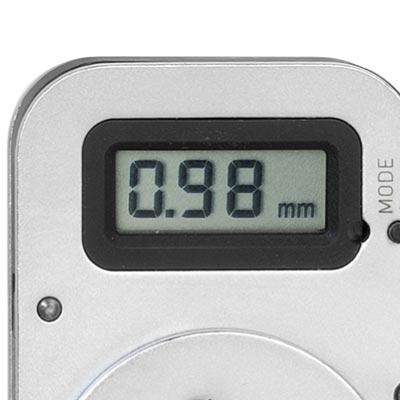

  • デジタル表示でクリンプ寸法を0.01mm単位で調整できます。ミリ、インチ表示切替が出来ます。
  • 標準タイプとMILコンタクト対応の2機種を用意しています。

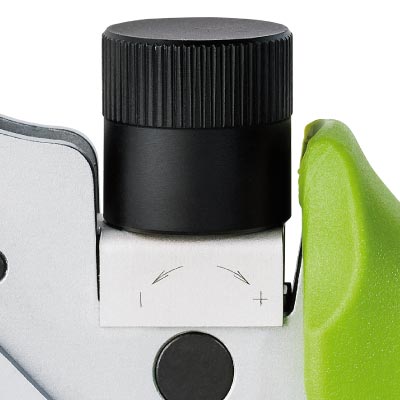

  • ダイヤルでクリンプ寸法を0.01mm単位で調整できます。
  • パテントの摩耗モニター機能があり、ユーザー様サイドで校正が出来ます。

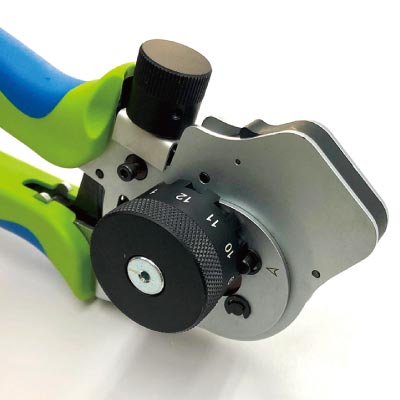

  • 別売のロケーターの使用で、より正確な圧着が可能です。各メーカーのコンタクトに対応するアプリケーターについては、お気軽にお問合せ下さい。

デジクリンプ

■標準インデント

型式 圧着形状
標準インデント		 圧着能力 圧着
調整
mm		 最大
コンタクト径
mm		 工具
長さ
mm		 工具
重量
g
プラスチックケース付 プラスチックケース+12ポジションロケーター付 mm² AWG
T8723000061 T8723010161＊ 圧着形状 0.08-2.5 28-13 0.01 5 175 390
T8733000061 T8733010161＊ 0.03-0.5 32-20 5 175 390
T8753000061 T8753040161＊ 0.14-6.0 26-10 7.5 230 680
T8763000061 T8763040161＊ 1.50-10.0 15-7 8 230 680

＊T872000006、T873000006にはタイプ1（T872001010）、T875000006、T876000006には、タイプ4（T875004010）が付属。
その他の各種ロケーターについては、オプション「ロケーター一覧表」をご参照ください。


■MILインデント（MIL22520対応タイプ）

型式 圧着形状
MILインデント		 圧着能力 対応MIL 圧着
調整
mm		 最大
コンタクト径
mm		 工具
長さ
mm		 工具
重量
g
プラスチックケース付 mm² AWG
T8726000061 圧着形状 0.08-2.5 28-13 M22520/7-01 0.01 5 175 390
T8736000061 0.03-0.5 32-20 M22520/2-02 5 175 390
T8756000061 0.14-6.0 26-10 M22520/1-03 7.5 230 680

※各メーカーのコンタクトに対応するクリンパーについては、お気軽にお問合せ下さい。
※デジクリンプを装着できる「卓上型サーボ圧着機 PSA-03」もございます。

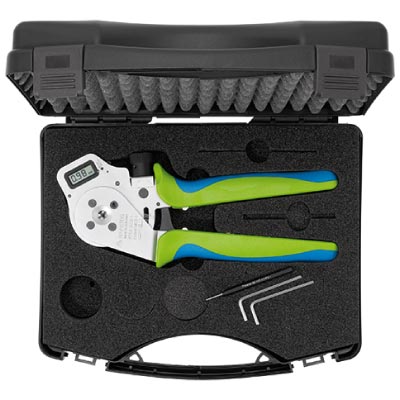

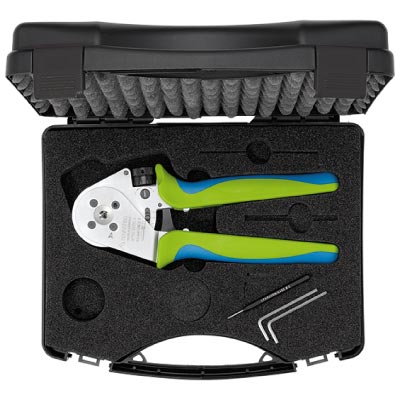

■プラスチックケース仕様（セレクター、マイクロダイヤル、デジクリンプ共通）

プラスチックケース 標準付属品 寸法mm 重量g
長さ175mm用 六角レンチ2.5mm×2本
go-nogoゲージ×1本		 265×220×50 430
長さ230mm用 270×230×85 430

【オプション】4インデントツール対応ロケーター表

■4インデントツール（セレクター、マイクロダイヤル、デジクリンプ）対応ロケーター表

ロケーター種類 仕様 － タイプ 型式
12ポジションロケーター ヘビーユーズに耐える堅牢構造。
タイプ01
コンタクト長：15-30mm
Max Dia.：4.5mm
タイプ04
コンタクト長：16-35mm
Max Dia.：7.5mm		 12ポジションロケーター T872001010 01 T872001010
12ポジションロケーター T875004010 04 T875004010
ピンロケーター 細目、短いコンタクト用。
タイプ07
コンタクト長：10-35mm
Max Dia.：4mmx4
タイプ08
コンタクト長：11-40mm
Max Dia.：6.5mmx6		 ピンロケーター 07 ※
ピンロケーター 08 ※
ユニバーサルロケーター 細いコンタクト、サンプル用。
ダイヤル調整式
タイプ18
コンタクト長：15-42mm
Max Dia.：0.8-4mm
タイプ17
コンタクト長：18-46mm
Max Dia.：1-8mm		 ユニバーサルロケーター T872018010 18 T872018010
ユニバーサルロケーター T875017010 17 T875017010
スプラングピンロケーター スプリング機構のピンで正確なポジショニング。
アダプターリングを使用しMIL22520に対応。
タイプ14
コンタクト長：10-35mm
Max Dia.：4mmX4
タイプ15
コンタクト長：10-35mm
Max Dia.：3.6mmX4
タイプ11
コンタクト長：11-40mm
Max Dia.：6.5mmX6		 スプラングピンロケーター 14/15 ※
スプラングピンロケーター 11 ※
シングルポジショナー シングルピンロケーター
アダプターリングを使用しMIL22520に対応		 シングルポジショナー 09 ※
シングルポジショナー 12 ※

※タイプ07,08及びタイプ09,12,14/15,11各種MIL22520コンタクトピン用専用ロケーターについては、別途お問い合わせください


■4インデントツール（セレクター、マイクロダイヤル、デジ クリンプ）対応ロケーター表

「●」…対応、「－」…非対応

クリンパー ロケータータイプ
対応機種品名 対応機種型式 1 4 7 8 9 11 12 14 15 17 18
セレクタークリンプ T872800006 － － － － ● － － ● － － －
T873800006 － － － － － － ● － ● － －
T875800006 － － － － － ● － － － － －
マイクロダイヤルクリンプ T872000006 ● － ● － － － － － － － ●
T873000006 ● － ● － － － － － － － ●
T875000006 － ● － ● － － － － － ● －
T876000006 － ● － ● － － － － － ● －
デジクリンプ T872300006 ● － ● － － － － － － － ●
T873300006 ● － ● － － － － － － － ●
T875300006 － ● － ● － － － － － ● －
T876300006 － ● － ● － － － － － ● －
デジクリンプMIL T872600006 － － － － ● － － ● － － －
T873600006 － － － － － － ● － ● － －
T875600006 － － － － － ● － － － － －


■手ではカシメ難い圧着工具を機械に装着して、簡単ラクラク圧着！

片持ち圧着工具に特化した専用機。手動ではカシメ固い圧着工具・端子を機械に装着して簡単ラクラク圧着！

卓上型サーボ圧着機

PSA-03


片持ち圧着工具に特化した専用機。
手動ではカシメ固い圧着工具・端子を機械に装着して
簡単ラクラク圧着！

  • 国内外で使用できます。※1
  • 安全カバーを設置しないと動作しません。
  • ツール交換は、工具不要。
  • 本体の縦置き・横置きのどちらの設置使用も可能。

※写真は安全カバー付き
